Disjuntor DIN Siemens ou Padrão Americano (NEMA)?

A escolha entre o disjuntor Siemens no padrão DIN e o padrão americano NEMA é uma decisão técnica que impacta diretamente a segurança e a eficiência de uma instalação elétrica. Profissionais e proprietários que buscam qualidade costumam recorrer a soluções como o disjuntor monopolar c 20a, disponível para consulta detalhada, antes de definir qual padrão atende melhor às exigências do projeto e da norma vigente no Brasil.

No mercado nacional, o modelo DIN é o mais utilizado em quadros residenciais e comerciais, seguindo normas técnicas brasileiras de instalação elétrica. Já o padrão NEMA, de origem norte-americana, aparece em projetos específicos, equipamentos importados ou plantas industriais que seguem especificações internacionais. Entender essas diferenças evita erros de compatibilidade, retrabalho e riscos elétricos, garantindo uma escolha consciente e alinhada às necessidades reais de cada instalação.

O funcionamento do disjuntor Siemens, independentemente do padrão adotado, baseia-se na interrupção automática da corrente elétrica diante de sobrecargas ou curtos-circuitos. Internamente, mecanismos térmicos e magnéticos detectam variações anormais de corrente e desarmam o dispositivo, protegendo fios, equipamentos e usuários. Essa proteção é essencial tanto em quadros residenciais quanto em painéis industriais, independentemente de o sistema seguir a norma DIN europeia ou o padrão NEMA americano.

Diferenças entre os padrões DIN e NEMA

O padrão DIN caracteriza-se pelo formato retangular fixado por encaixe em trilho, facilitando instalação e manutenção em quadros de distribuição. Já o padrão NEMA utiliza disjuntores plug-in ou bolt-on, com dimensões e sistema de fixação distintos, comuns em painéis fabricados nos Estados Unidos. Essa diferença construtiva torna os dois padrões incompatíveis entre si, exigindo atenção redobrada na hora de especificar componentes para reformas ou ampliações.

Além da fixação física, existem diferenças elétricas relevantes, como curvas de disparo, correntes nominais e capacidade de interrupção. Um disjuntor Siemens no padrão DIN segue especificações da norma IEC, enquanto modelos NEMA seguem padrões da UL americana. Misturar esses sistemas sem avaliação técnica adequada pode comprometer a proteção do circuito e até invalidar garantias de fabricantes, tornando essencial o suporte de profissionais qualificados.

No Brasil, todo disjuntor comercializado deve possuir certificação do INMETRO, garantindo conformidade com normas de segurança elétrica nacionais. O padrão DIN, amplamente adotado por fabricantes locais, facilita esse processo de certificação e fiscalização. Componentes NEMA, quando utilizados no país, exigem avaliação técnica adicional para comprovar equivalência de desempenho e segurança, o que pode tornar o processo de aprovação mais burocrático e demorado.

Vantagens do disjuntor Siemens no padrão DIN

O disjuntor Siemens padrão DIN é amplamente reconhecido pela robustez, precisão de disparo e compatibilidade com quadros brasileiros certificados. Sua instalação em trilho simplifica manutenções futuras e substituições rápidas, reduzindo tempo de parada em ambientes residenciais, comerciais e industriais. A KR Materiais Elétricos disponibiliza linha completa desse padrão, com peças originais e suporte técnico para quem busca confiabilidade em cada etapa do projeto elétrico.

Outro diferencial do disjuntor Siemens está na disponibilidade de correntes nominais variadas, adequadas a diferentes bitolas de cabos e cargas instaladas. Essa flexibilidade permite atender desde circuitos simples de iluminação até quadros mais complexos, com múltiplos disjuntores organizados por trilho. A padronização DIN também favorece futuras expansões do quadro, sem necessidade de trocar toda a estrutura já instalada anteriormente.

O custo também é fator relevante na decisão entre os padrões. Peças no padrão DIN costumam ter preço mais competitivo no mercado nacional, devido à ampla produção e distribuição local. Já componentes NEMA, geralmente importados, tendem a apresentar custo mais elevado e prazos de entrega maiores, fatores que devem ser considerados no planejamento orçamentário de qualquer projeto elétrico residencial, comercial ou industrial.

Quando optar pelo padrão americano (NEMA)

O padrão NEMA costuma ser indicado em projetos vinculados a empresas multinacionais, equipamentos importados dos Estados Unidos ou instalações que seguem normas específicas de engenharia internacional. Também aparece em painéis industriais projetados originalmente fora do Brasil, onde a substituição por componentes DIN exigiria adaptação estrutural completa do quadro. Nessas situações, manter a compatibilidade original reduz custos e complexidade da manutenção elétrica.

Fora desses cenários específicos, especialistas recomendam priorizar o padrão DIN nas instalações brasileiras, por seguir as normas técnicas nacionais e facilitar a reposição de peças. A escolha equivocada entre os padrões pode gerar incompatibilidades físicas, riscos elétricos e dificuldades futuras de manutenção. Consultar profissionais qualificados antes da definição do padrão evita retrabalho e assegura conformidade total com as exigências normativas vigentes.

As aplicações de cada padrão variam conforme o tipo de empreendimento. Residências, comércios e prédios brasileiros costumam adotar amplamente o disjuntor Siemens no padrão DIN, por sua ampla disponibilidade e suporte técnico local. Já indústrias com maquinário importado, data centers vinculados a matrizes americanas ou projetos de engenharia internacional podem exigir o padrão NEMA, tornando fundamental avaliar o contexto de cada obra.

A manutenção preventiva também depende do padrão escolhido. Disjuntores DIN, por serem mais comuns no Brasil, contam com ampla disponibilidade de peças de reposição e técnicos capacitados para inspeção periódica. Componentes NEMA podem demandar profissionais especializados em normas americanas, tornando a manutenção mais restrita. Avaliar essa disponibilidade de suporte técnico antes da instalação evita transtornos futuros e garante continuidade operacional do sistema elétrico.

Além da escolha do padrão correto, boas práticas incluem verificar a curva de disparo adequada ao tipo de carga, respeitar a corrente nominal do circuito e conferir a compatibilidade com o barramento do quadro. Erros comuns envolvem instalar disjuntores subdimensionados ou misturar padrões distintos no mesmo painel. Seguir essas orientações reduz falhas, aumenta a vida útil dos componentes e garante maior segurança para toda a instalação elétrica.

Uma dúvida recorrente entre clientes é sobre a possibilidade de misturar disjuntores DIN e NEMA no mesmo quadro. Tecnicamente, isso não é recomendado, pois os sistemas de fixação e as especificações elétricas diferem entre os padrões. Mesmo quando fisicamente possível adaptar, a prática compromete a segurança e pode anular certificações do quadro elétrico, motivo pelo qual a recomendação técnica é sempre manter um único padrão.

Dúvidas sobre qual padrão adotar são comuns entre profissionais e consumidores finais, especialmente diante da variedade de quadros disponíveis no mercado atual. Buscar orientação especializada antes da compra evita incompatibilidades e retrabalho desnecessário. A KR Materiais Elétricos orienta clientes na escolha entre disjuntor Siemens DIN e padrão NEMA, considerando o projeto elétrico, a norma aplicável e as características específicas de cada instalação.

A qualidade do fornecedor também influencia diretamente a segurança da instalação. Adquirir componentes de procedência duvidosa aumenta o risco de falhas prematuras e incompatibilidades não previstas em projeto. Optar por fornecedores especializados, com catálogo completo de disjuntor Siemens original e suporte técnico qualificado, reduz riscos e assegura que a instalação elétrica atenda integralmente às normas de segurança vigentes no país.

Para quem deseja aprofundar o conhecimento sobre cada aspecto dessa escolha, os tópicos seguintes trazem informações complementares sobre funcionamento, compatibilidade, dimensionamento e durabilidade dos disjuntores. Cada assunto foi organizado em conteúdo específico, permitindo consulta rápida conforme a necessidade do leitor. Explorar esses materiais ajuda a tomar decisões mais seguras e alinhadas às exigências técnicas de qualquer instalação elétrica residencial, comercial ou industrial.

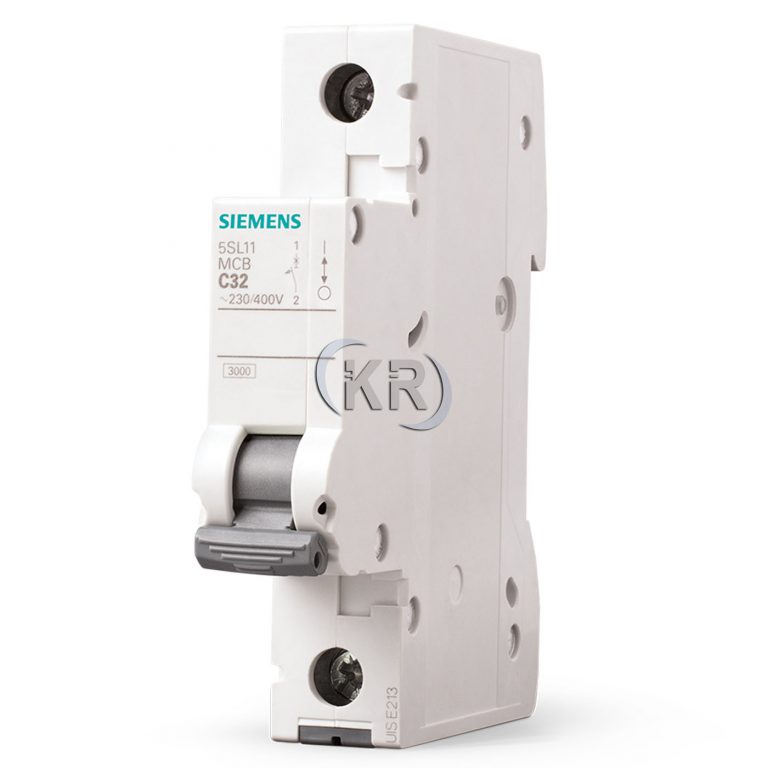

O que é um disjuntor monopolar?

O disjuntor monopolar é um dos componentes mais utilizados em instalações elétricas residenciais, protegendo circuitos individuais contra sobrecargas e curtos-circuitos. Sua função básica consiste em interromper a passagem de corrente elétrica quando detecta variações fora dos parâmetros de segurança estabelecidos, evitando danos a fios, tomadas e equipamentos conectados ao circuito protegido dentro do quadro de distribuição.

Diferente dos modelos bipolares ou tripolares, o disjuntor monopolar atua sobre um único condutor fase, sendo indicado para circuitos de menor potência, como iluminação e tomadas comuns. Essa característica o torna item essencial em praticamente todo quadro elétrico residencial ou comercial de pequeno porte. Compreender suas particularidades técnicas evita erros de especificação durante a montagem do quadro.

Existem ainda variações importantes de corrente nominal, curva de disparo e capacidade de interrupção entre diferentes modelos de disjuntor monopolar disponíveis no mercado. Escolher a especificação correta depende diretamente da carga instalada e da bitola do cabo utilizado no circuito. Um dimensionamento inadequado pode comprometer tanto a segurança quanto o funcionamento contínuo dos equipamentos ligados àquele ponto da instalação.

Mais do que um componente técnico, o disjuntor monopolar representa tranquilidade para quem convive diariamente com a instalação elétrica de casa ou do negócio. Saber que cada circuito está devidamente protegido contra sobrecargas traz segurança tanto para os moradores quanto para os equipamentos conectados, reforçando a importância de escolher peças confiáveis e certificadas.

Para quem está montando ou reformando um quadro elétrico, entender o funcionamento e as aplicações específicas do disjuntor monopolar faz toda diferença na segurança do dia a dia. Detalhes como tipo de curva, corrente adequada e normas técnicas envolvidas merecem atenção especial, evitando riscos desnecessários dentro de casa ou do ambiente de trabalho.

O artigo completo sobre o disjuntor unipolar detalha tipos, curvas de disparo e critérios de escolha para cada aplicação. Confira o guia completo sobre disjuntor unipolar

Posso trocar disjuntor de outra marca por um Siemens no mesmo quadro?

Trocar um disjuntor de outra marca por um disjuntor Siemens no mesmo quadro é dúvida comum entre eletricistas e proprietários que buscam mais qualidade e confiabilidade na instalação. Embora pareça uma tarefa simples, essa substituição envolve fatores técnicos que vão além da compatibilidade física entre os componentes elétricos presentes no painel de distribuição.

Cada fabricante desenvolve seus disjuntores seguindo padrões próprios de encaixe no trilho DIN, o que nem sempre garante compatibilidade universal entre marcas diferentes. Em muitos casos, a substituição é possível, mas exige verificação cuidadosa das dimensões, do sistema de fixação e das especificações elétricas de cada componente envolvido na troca.

Além do encaixe físico, é preciso avaliar a curva de disparo, a corrente nominal e a capacidade de interrupção do novo componente, garantindo que a proteção do circuito permaneça equivalente ou superior à anterior. Ignorar esses detalhes técnicos pode gerar falhas de proteção, desarmes indevidos ou, em casos mais graves, risco real de incêndio elétrico.

Há também a questão da certificação e da garantia do quadro elétrico como um todo. Alguns fabricantes de painéis exigem o uso de componentes da mesma marca para manter a validade da certificação, um detalhe que muitas vezes passa despercebido durante reformas ou manutenções realizadas sem acompanhamento técnico adequado e qualificado.

Antes de qualquer substituição, vale a pena entender exatamente quais critérios tornam essa troca segura e quais situações exigem a orientação de um profissional habilitado. Esse cuidado evita retrabalho, protege o investimento feito na instalação e garante tranquilidade para toda a família ou equipe que utiliza o espaço diariamente, especialmente em quadros mais antigos ou já modificados anteriormente.

O guia completo sobre compatibilidade entre marcas de disjuntores explica passo a passo quando a troca é segura. Confira o artigo sobre compatibilidade de disjuntores no quadro

Como dimensionar corretamente o disjuntor Siemens para a bitola do cabo?

Dimensionar corretamente o disjuntor Siemens para a bitola do cabo é uma etapa fundamental de qualquer projeto elétrico seguro. Um disjuntor mal dimensionado pode não proteger o circuito contra sobrecargas ou, no extremo oposto, desarmar constantemente sem necessidade real, prejudicando o funcionamento normal dos equipamentos conectados à rede elétrica.

O processo envolve relacionar a corrente nominal do disjuntor com a capacidade de condução de corrente do cabo utilizado, seguindo tabelas técnicas estabelecidas pela norma brasileira de instalações elétricas de baixa tensão. Fatores como tipo de isolação, método de instalação e temperatura ambiente também influenciam diretamente esse cálculo de dimensionamento.

Cabos subdimensionados em relação ao disjuntor instalado podem aquecer excessivamente antes que a proteção atue, criando risco real de incêndio. Já disjuntores subdimensionados em relação à carga do circuito desarmam com frequência, comprometendo o uso normal de eletrodomésticos, iluminação e outros equipamentos essenciais no dia a dia residencial ou comercial.

Esse cálculo, embora siga uma lógica técnica bem definida, exige atenção a diversas variáveis simultâneas, o que torna recomendável a consulta a tabelas específicas ou o apoio de um profissional habilitado. Pequenos erros de dimensionamento podem passar despercebidos por anos, até que uma sobrecarga real exponha a fragilidade da instalação elétrica.

Entender esse processo em detalhes ajuda tanto profissionais quanto proprietários a tomarem decisões mais seguras na hora de montar ou reformar um quadro elétrico, evitando riscos desnecessários e prolongando a vida útil de toda a instalação, dos cabos aos próprios disjuntores utilizados no projeto. Cada tipo de circuito, seja de iluminação, tomadas comuns ou equipamentos de maior potência, possui uma combinação ideal entre bitola e corrente nominal que merece atenção individualizada.

O artigo completo traz a tabela de dimensionamento e exemplos práticos para cada bitola de cabo. Confira o guia prático de dimensionamento de disjuntores

Qual a vida útil de um disjuntor Siemens?

A vida útil de um disjuntor Siemens é uma preocupação frequente entre quem investe em qualidade na instalação elétrica de casa, comércio ou indústria. Diferente de muitos componentes elétricos, o disjuntor não possui uma data de validade fixa, mas sim uma durabilidade influenciada por diversos fatores técnicos e ambientais ao longo do tempo.

Entre os fatores que mais impactam essa durabilidade estão a frequência de acionamento, a qualidade da instalação, a exposição a umidade excessiva e o dimensionamento correto do componente em relação à carga do circuito protegido. Disjuntores submetidos a condições adequadas tendem a apresentar vida útil significativamente mais longa e confiável.

Um disjuntor Siemens bem dimensionado e instalado seguindo as normas técnicas vigentes costuma manter desempenho estável por muitos anos, mesmo em uso residencial contínuo. Já disjuntores expostos a sobrecargas frequentes, oscilações de tensão constantes ou instalação inadequada tendem a apresentar desgaste precoce, reduzindo consideravelmente sua vida útil esperada.

Sinais de desgaste nem sempre são visíveis a olho nu, o que torna a manutenção preventiva periódica uma prática recomendada para quem busca segurança contínua na instalação elétrica. Identificar esses sinais antes de uma falha real evita transtornos, prejuízos financeiros e principalmente riscos à integridade física de quem convive com o espaço protegido.

Saber reconhecer quando é hora de substituir um disjuntor, mesmo sem sinais evidentes de falha, é conhecimento valioso para qualquer pessoa responsável por uma instalação elétrica, seja residencial, comercial ou industrial, garantindo tranquilidade e segurança no uso diário de toda a estrutura elétrica envolvida. Fatores como idade do quadro, histórico de desarmes e qualidade da instalação original também entram nessa avaliação, assim como o tempo médio de uso indicado pelo próprio fabricante.

O artigo completo detalha os sinais de desgaste e quando substituir cada componente do quadro. Confira o conteúdo completo sobre vida útil do disjuntor
